Sân vận động Tottenham Hotspur là sân nhà của Câu lạc bộ bóng đá Tottenham Hotspur, nằm tại phía Bắc London, được xây dựng thay thế sân vận động trước đây của câu lạc bộ, White Hart Lane.

Thông tin chung:

• Dự án: Sân vận động Tottenham Hotspur (Tottenham Hotspur Stadium)
• Địa điểm: London, England
• Tư vấn: Công ty Populous
• Quy mô: 62 ngàn chỗ
• Năm hoàn thành: 2019

Sân vận động Tottenham Hotspur có sức chứa 62.062 người, trở thành một trong những sân vận động lớn nhất tại Giải bóng đá ngoại hạng Anh (Premier League) và là sân vận động câu lạc bộ lớn nhất ở London.

Cùng với việc là sân nhà của Tottenham Hotspur, đây còn là sân vận động đầu tiên bên ngoài Hoa Kỳ được thiết kế để tổ chức các trận đấu của Giải bóng bầu dục Mỹ NFL (National Football League).

Sân vận động Tottenham Hotspur là sân đa năng không chỉ dành riêng cho hoạt động bóng đá, bóng bầu dục mà còn cho hòa nhạc và các sự kiện khác.

Công trình do công ty Populous thiết kế. Đây là một công ty (thành lập năm 1983) thực hành kiến trúc và thiết kế toàn cầu, chuyên về các cơ sở thể thao, đấu trường và trung tâm hội nghị, cũng như lập kế hoạch và thiết kế các sự kiện đặc biệt lớn.

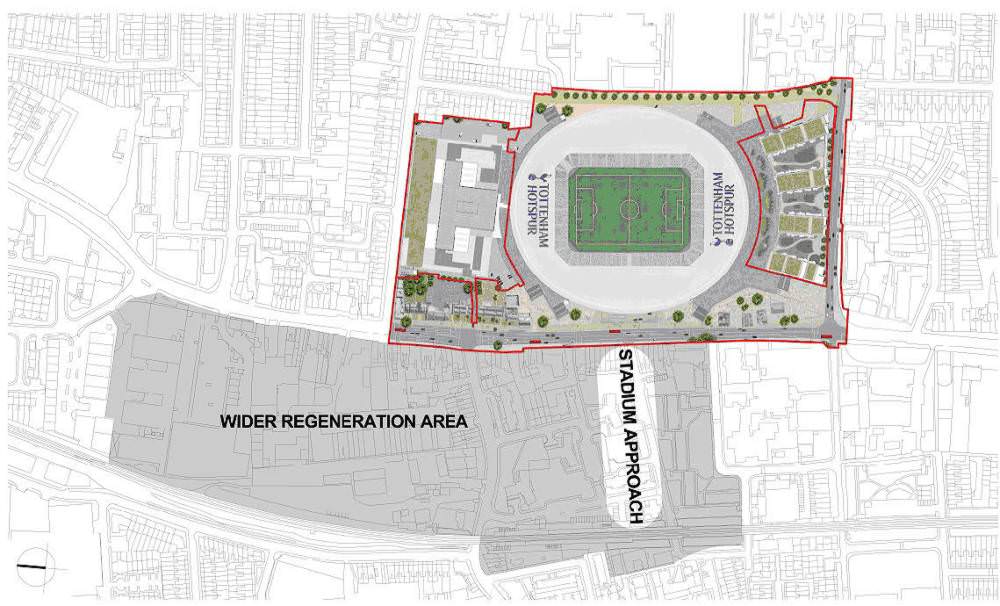

Vị trí xây dựng quần thể Sân vận động Tottenham Hotspur.

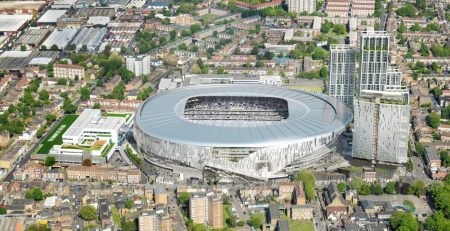

Phối cảnh tổng thể quần thể Sân vận động Tottenham Hotspur.

Cấu trúc xây dựng

Sân vận động Tottenham Hotspur như một cái bát khổng lồ, không đối xứng, có hình khối dài 250m theo trục Bắc Nam, rộng 200m theo trục Đông Tây và cao 48m. Diện tích sàn xây dựng khoảng 119.945 m2.

Sân có bốn khán đài được đặt với góc nghiêng 35 độ, là mức tối đa cho phép trong thiết kế sân vận động của Anh, đảm bảo tầm nhìn rõ ràng về mặt sân cho khán giả.

Khán đài phía Nam cao 34,1m, là khán đài lớn nhất, chứa được khoảng 17.500 chỗ. Bên dưới khán đài là một vách kính cao năm tầng với hai cột giống như cây lớn để hỗ trợ cấu trúc chịu lực. Khu vực này là không gian thương mại cho ẩm thực và đồ uống. Đây cũng là không gian được sử dụng làm nơi tập trung trước và sau mỗi trận đấu, cũng như nơi tổ chức các sự kiện.

Khán đài phía Bắc cao 35,5m; Khán đài phía Đông và Tây lần lượt cao 33,8m và 33,2m.

Các ghế trên khán đài có chiều rộng tối thiểu là 470mm (so với 455mm của sân vận động cũ).

Góc Đông Bắc của khán đài được rành riêng cho những người đến từ đội khách, người đến xem với cả gia đình và người hâm mộ khuyết tật được phục vụ với 265 xe lăn…

Công trình được tiếp cận từ 4 phía.

Mặt tiền của công trình được bao phủ bởi kính, tấm kim loại đục lỗ và các tấm bê tông đúc sẵn.

Các tấm kim loại đục lỗ tạo điều kiện thông gió và chiếu sáng tự nhiên cho các không gian chức năng phía dưới khán đài và cũng tạo ra cơ cấu bề mặt của sân vận động. Ngoài ra, tại mặt tiền của một số khu vực được ốp bằng các vật liệu tráng men.

Kết cấu mái của sân là một cấu trúc lưới cáp, được giữ cố định bởi một vòng hình elip.

Mái sân có chu vi 720 mét, phần phía sát khán đài được lợp bằng các tấm hợp kim nhôm; phần phía trong, phía trên mặt sân cỏ, được lợp bằng các tấm polycarbonate (polymer nhựa nhiệt dẻo) để cho phép ánh sáng xuyên qua.

Mái và tường nhà được kết nối với nhau bằng các dải nhôm (cassette alumininum).

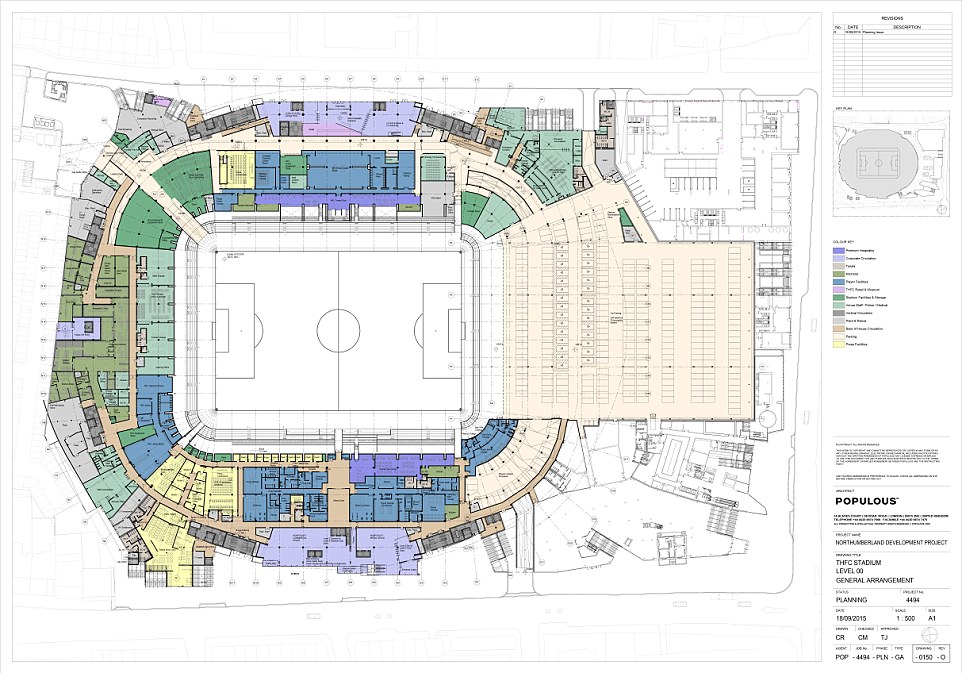

Sơ đồ mặt bằng sân và phần tầng hầm.

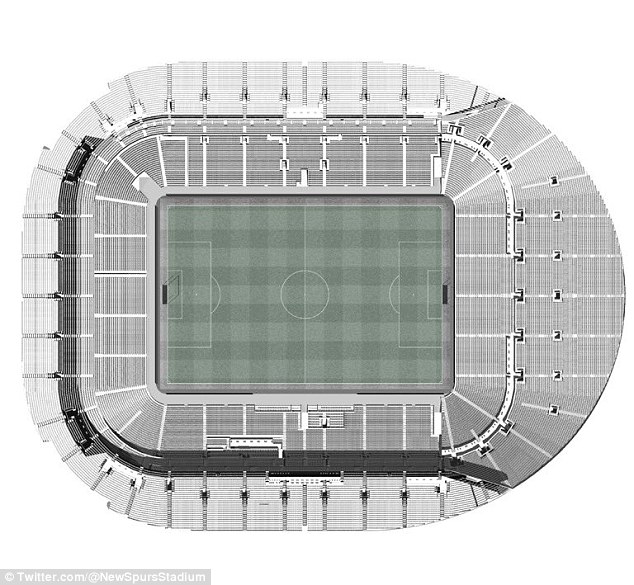

Sơ đồ mặt bằng sân và khán đài.

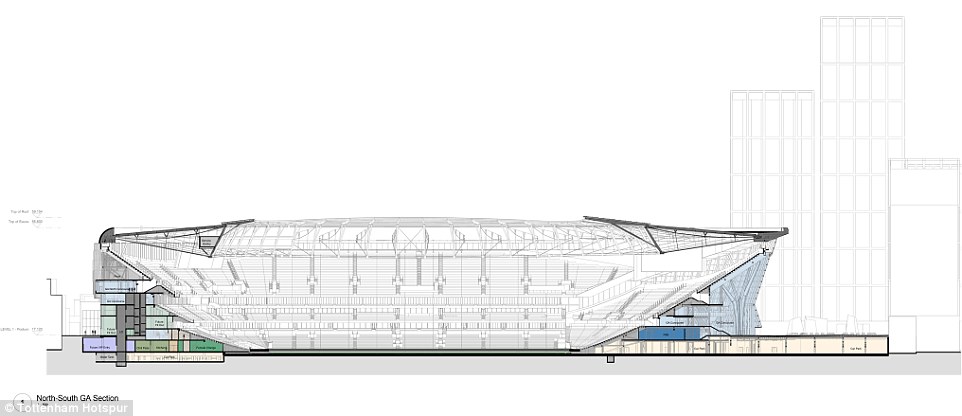

Sơ đồ mặt cắt theo hướng Bắc – Nam.

Sơ đồ đoạn mặt cắt qua khán đài phía Nam.

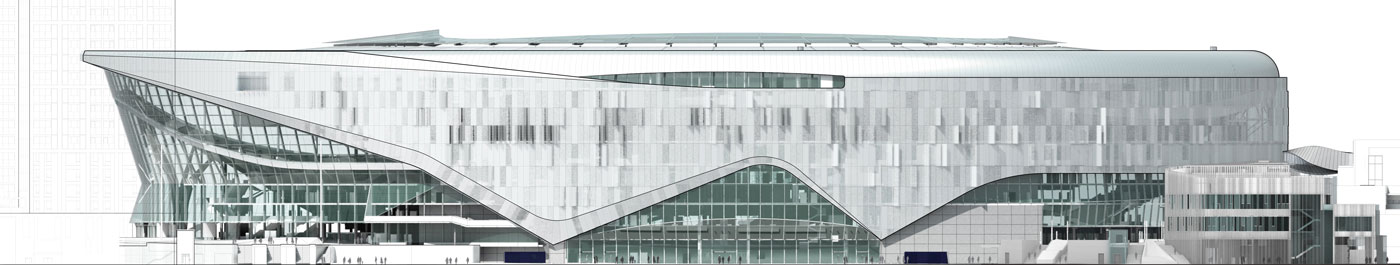

Mặt đứng Sân vận động Tottenham Hotspur, nhìn từ phía Đông.

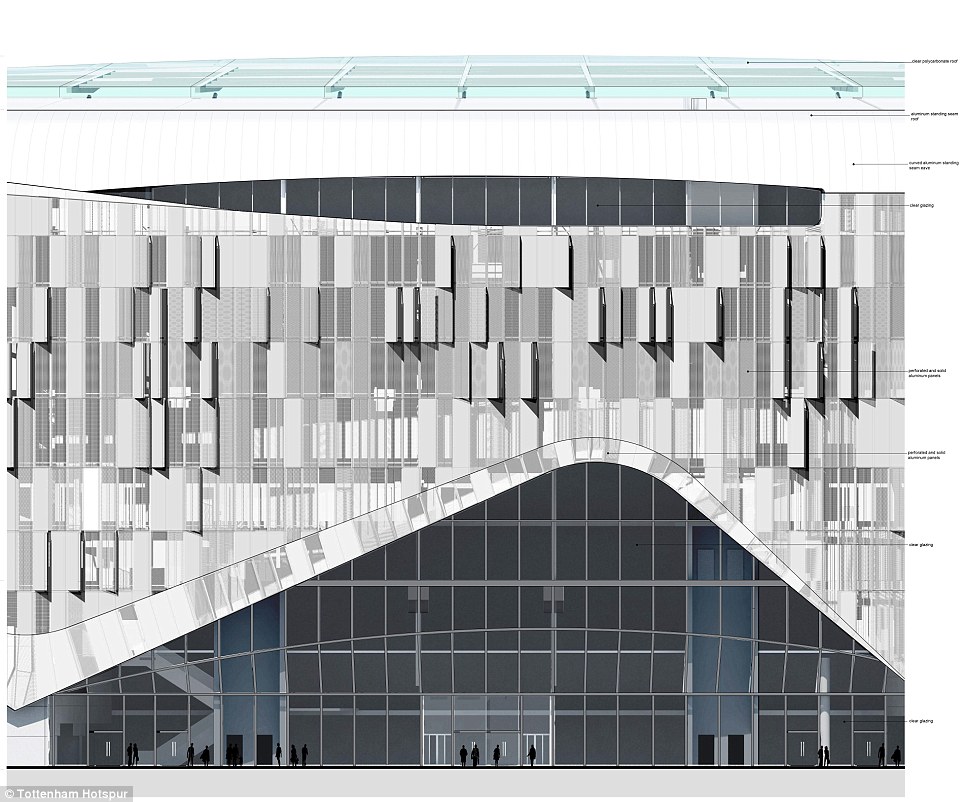

Chi tiết một đoạn mặt đứng Sân vận động Tottenham Hotspur.

Mặt đứng Sân vận động Tottenham Hotspur, nhìn từ phía Nam.

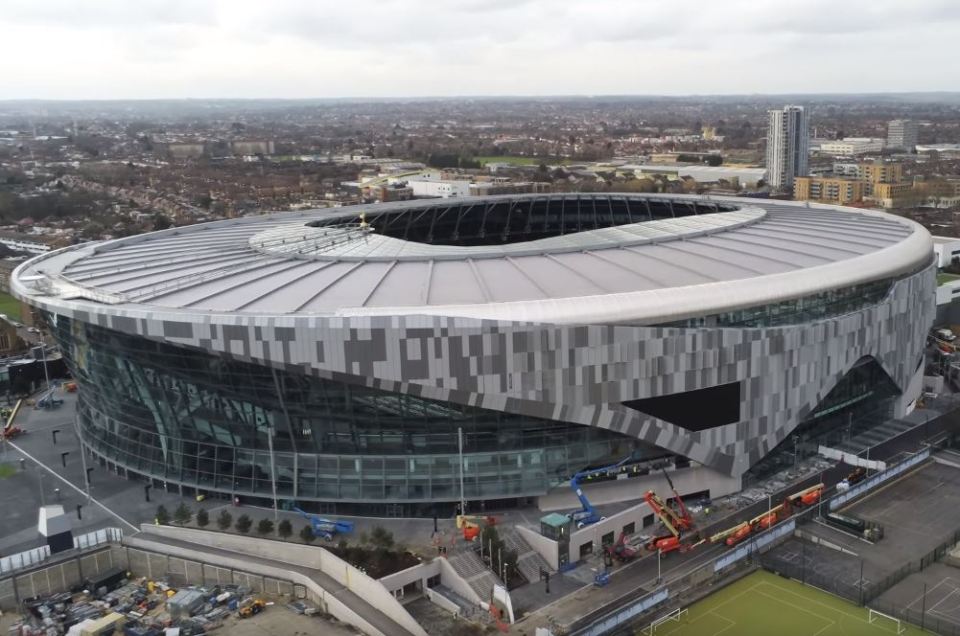

Phối cảnh tổng thể Sân vận động Tottenham Hotspur.

Sảnh thông tầng với hai cột giống như cây lớn để hỗ trợ cấu trúc chịu lực tại khán đài phía Nam.

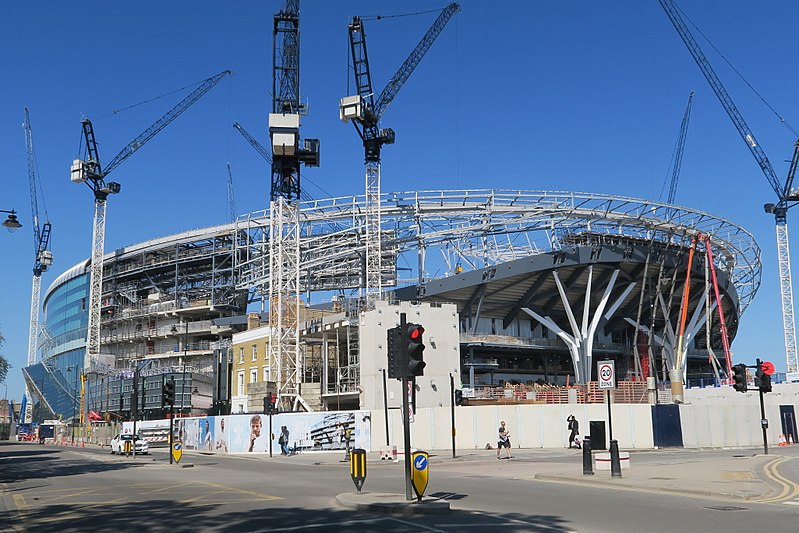

Hình ảnh công trình trong giai đoạn xây dựng.

Bề mặt sân

Sân bóng đá của sân vận động Tottenham Hotspur có kích thước tiêu chuẩn 105m x 68m, cùng kích thước với các sân tại Old Trafford và sân vận động Wembley. Bề mặt cỏ tổng thể là 114,58m x 79,84m, bao gồm sân và hành lang xung quanh.

Các khán đài được đặt gần sân để tăng cường bầu không khí cho các trận thi đấu: cách sân 7,97m tại phía Tây, Bắc và Đông; 4,98m tại phía Nam của sân.

Để giữ cho công trình có điều kiện khai thác tối ưu, sân có hai bề mặt khác nhau: Sân cỏ lai và sân cỏ tổng hợp.

Sân cỏ lai (Desso Grass Master) cho bóng đá: Cỏ lai bao gồm cỏ tự nhiên kết hợp với sợi nhân tạo, được phát triển và cấp bằng sáng chế bởi Công ty Desso Sports vào năm 1993. Hệ thống cỏ lai này hiện được Tarkett Sports phát triển sau khi tiếp quản Desso Sports và đã được đổi tên thành GrassMaster. Công nghệ GrassMaster tăng cường khả năng chịu lực của một sân cỏ tự nhiên bằng cách chèn thẳng đứng sợi nhựa dẻo polypropylen (PP) vào đất. Các sợi PP dài 20 cm được cấy bằng máy tự động sâu 18 cm vào trong đất, để lại 2cm trên bề mặt, trong một lưới khoảng 2 x 2cm, Rễ cỏ tự nhiên đan xen với các sợi PP sẽ phát triển sâu hơn và rộng hợn. Các sợi PP phía trên được thiết kế để đảm bảo bề mặt đồng đều và ổn định. GrassMaster có thể được đặt trước, sau khi gieo hạt cỏ hoặc trực tiếp trên cỏ.

Sân cỏ tổng hợp cho chơi bóng bầu dục NFL, cũng như các sự kiện khác: Sân được đặt cách 1,5m dưới bề mặt sân cỏ lai. Để sử dụng sân cỏ tổng hợp, sân bóng đá sân cỏ lai được được di chuyển tự động vào phía dưới khán đài phía Nam. Để giảm bớt trọng lượng, sân chia thành 3 phần, mỗi phần nặng khoảng 3000 tấn gồm 33 khay cỏ nhỏ. Việc thay thế mặt sân kéo dài trong khoảng 25 phút.

Phối cảnh bên trong Sân vận động Tottenham Hotspur.

Sân cỏ lai (Desso Grass Master) cho bóng đá được phân thành 3 khối để có thể dịch chuyển tự động vào tầng hầm khán đài phía Nam.

Chiếu sáng và âm thanh

Sân vận động Tottenham Hotspur có hệ thống chiếu sáng sân cỏ tích hợp đầu tiên trên thế giới.

Sân được chiếu sáng bởi 324 đèn pha LED, được sắp xếp thành 54 cụm, mỗi cụm 6 đèn và gắn vào hệ kết cấu mái.

Sân có bốn màn hình LED lớn, trong đó hai màn hình tại phía Nam là lớn nhất trong số các sân vận động ở Tây Âu hiện tại. Ngoài ra còn có hai màn hình video tại mặt tiền bên ngoài sân và gần 1800 màn hình video trong và xung quanh sân vận động.

Âm thanh của sân được thiết kế hướng tới một phòng hòa nhạc, để tối ưu hóa bầu không khí trong các trận thi đấu…

Cơ sở vật chất

Sân vận động cung cấp các không gian phục vụ cho các cầu thủ bóng đá và bóng bầu dục, gồm phòng thay đồ, y tế, và phục vụ cho các yêu cầu khác nhau của giới truyền thông.

Trên đỉnh của khán đài Đông và Tây có hai không gian đặc biệt (Sky Lounges) với cái nhìn toàn cảnh về sân vận động và xung quanh.

Ở khán đài phía Nam có một quầy bar (Goal Line Bar) dài 65m, là quầy bar dài nhất châu Âu.

Tại khán đài phía Đông có các phòng tiệc với chiều cao thông 2 tầng, có thể sử dụng cho các sự kiện hội nghị. Ngoài ra trong công trình còn có các cửa hàng ẩm thực, đồ uống, thậm chí còn có cơ sở sản xuất bia thủ công với công suất khoảng 0,5 triệu lít/năm.

Tại đây còn có Câu lạc bộ Đường hầm cho phép các thành viên của Câu lạc bộ quan sát các cầu thủ khi họ đi bộ từ phòng thay đồ đến sân qua một đường hầm có tường bằng kính.

Chỗ đậu xe được bố trí dưới khán đài và tầng hầm.

Sân vận động Tottenham Hotspur là sân vận động không dùng tiền mặt đầu tiên tại Anh. Việc cung cấp kết nối internet trong toàn sân với nhiều điểm truy cập Wi-Fi, thiết bị không dây Bluetooth cũng như băng thông lớn hơn bất kỳ sân vận động nào.

Sau khi sân vận động Tottenham Hotspur đi vào hoạt động, tại đây tiếp tục xây dựng các công trình phụ trợ khác như khách sạn, trung tâm y tế cộng đồng và nhà ở.

Các không gian gặp gỡ, nhà hàng tại Sân vận động Tottenham Hotspur.

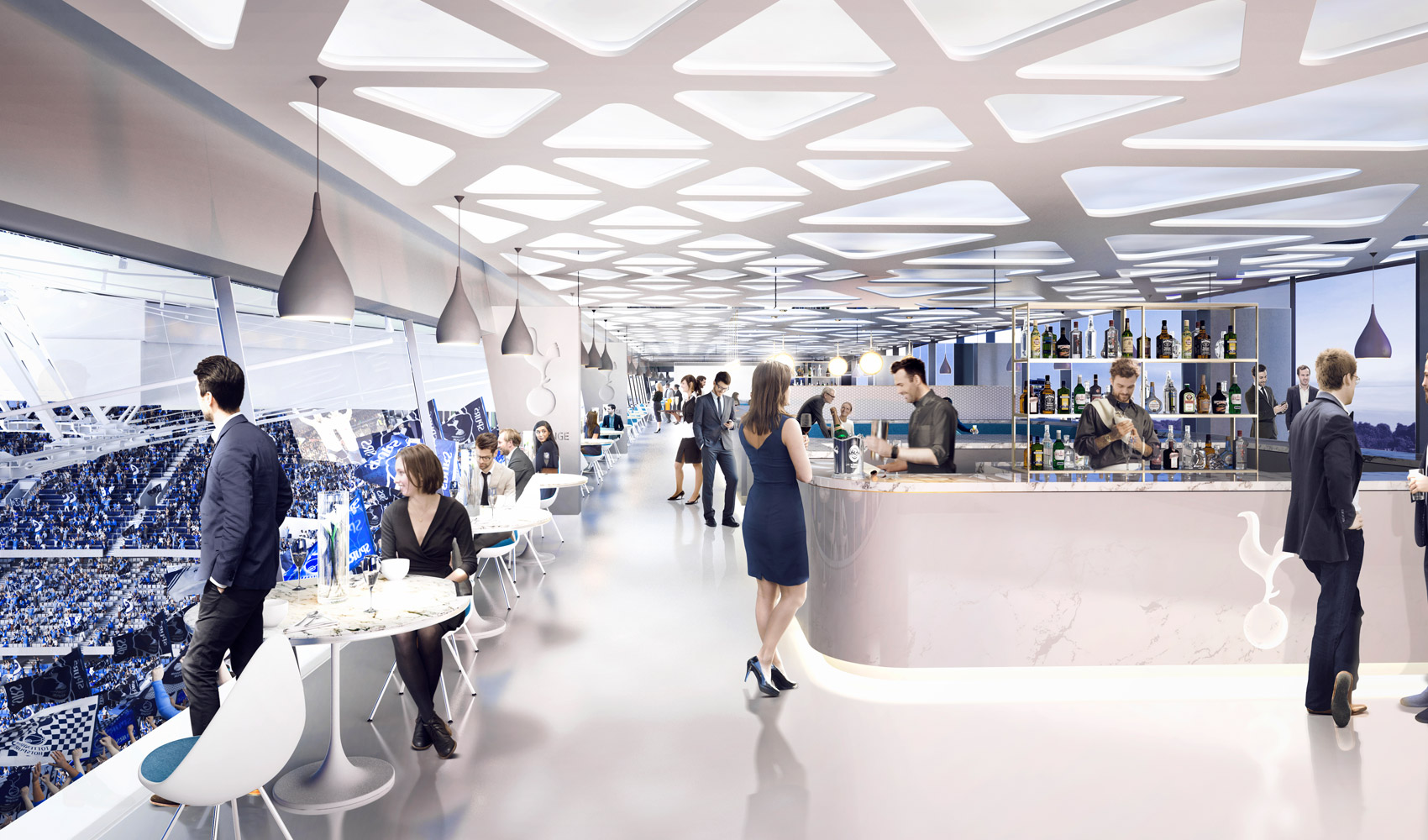

Không gian đặc biệt (Sky Lounges) trên đỉnh của khán đài Đài với cái nhìn toàn cảnh về sân vận động và xung quanh.

Sân vận động Tottenham Hotspur, Luân Đôn, Anh được đánh giá là một trong những sân vận động phong phú về chức năng và có công nghệ xây dựng, vận hành tiên tiến nhất thế giới.



Theo Bộ môn Kiến trúc Công nghệ

Khoa Kiến trúc & Quy hoạch, Trường Đại học Xây dựng
